Описание
Расшифровка кабеля ВВГ:
В – изоляция жил из поливинилхлоридного пластиката
В – оболочка из поливинилхлоридного пластиката пониженной горючести
Г – отсутствие защитных покровов

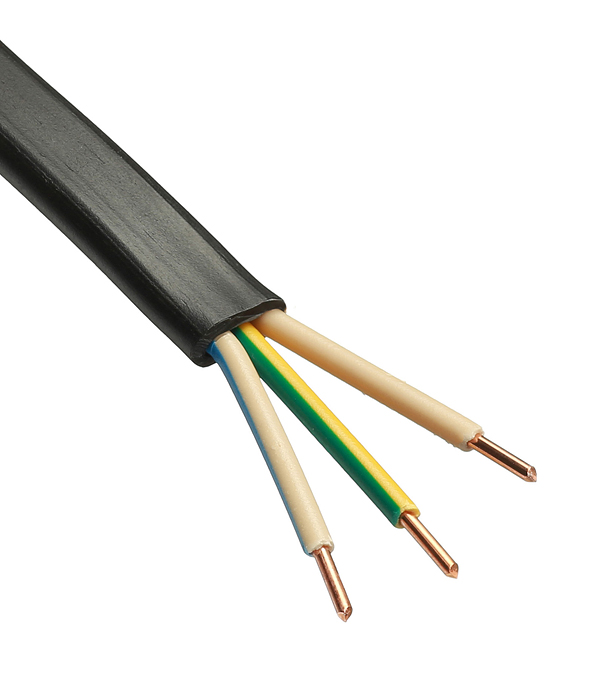

Элементы конструкции кабеля ВВГ:
Токопроводящая жила – медная однопроволочная или многопроволочная, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483.
Изоляция – из поливинилхлоридного пластиката. Изолированные жилы многожильных кабелей имеют отличительную расцветку. Изоляция нулевых жил (N) выполняется синего цвета. Изоляция жил заземления (PE) выполняется двухцветной (зелено-желтой расцветки).
Скрутка – изолированные жилы многожильных кабелей скручены в сердечник.
Электропроводящий экран (для кабелей на напряжение 6 кВ) – наложен обмоткой из ленты электропроводящей кабельной бумаги.
Металлический экран (для кабелей на напряжение 6 кВ) – из медных лент или медной фольги.
Оболочка – из поливинилхлоридного пластиката.
Область применения кабеля ВВГ:
Кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66, 1, 3 и 6 кВ частоты 50Гц или на постоянное напряжение в 2,4 раза больше переменного напряжения.
Кабели предназначены для эксплуатации на суше на высотах до 4300 м над уровнем моря.
Кабель применяется для прокладки:
– в воздухе при условии защиты от УФ лучей и отсутствии опасности механических повреждений в ходе эксплуатации;
– для прокладки в сухих или сырых помещениях (туннелях), каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, частично затапливаемых сооружениях при наличии среды со слабой, средней и высокой коррозионной активностью;
– для прокладки на специальных кабельных эстакадах, по мостам и в блоках;
– для прокладки во взрывоопасных зонах класса B-Iб, B-Iг, В-II, В-IIа;
– для прокладки групповых осветительных сетей во взрывоопасных зонах класса В-Iа.
Кабели предназначены для использования на вертикальных, наклонных и горизонтальных трассах.
Кабели могут использоваться в местах подверженных вибрации.
Технические параметры кабеля ВВГ:
Вид климатического исполнения кабелей УХЛ и Т, категорий размещения 1 и 5 по ГОСТ 15150.
Диапазон температур эксплуатации от -50°С до 50°С.
Относительная влажность воздуха при температуре до 35°С до 98%.
Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже -15°С.
Допустимый радиус изгиба кабелей при прокладке:
– одножильные – не менее 10 наружных диаметров;
– многожильные – не менее 7,5 наружных диаметров.
Допустимые усилия при тяжении кабелей по трассе прокладки не должны превышать – 50 Н/мм².
Кабели не распространяют горение при одиночной прокладке (нормы МЭК 60332-1).
Класс пожарной опасности по ГОСТ 31565-2012: О1.8.2.5.4.
Длительно допустимая температура нагрева жил кабелей при эксплуатации – не более 70°С.
Максимально допустимая температура нагрева жил сечением до 240мм² при токах короткого замыкания – не более 160°С.
Максимально допустимая температура нагрева жил сечением от 300мм² при токах короткого замыкания – не более 140°С.
Продолжительность короткого замыкания не должна превышать – 5 с.
Допустимая температура нагрева жил кабелей в режиме перегрузки – не более 90°С.
Предельная температура нагрева жил по условиям невозгорания при коротком замыкании – не более 350°С.
Строительная длина кабелей устанавливается при заказе.
Срок службы – 30 лет с даты изготовления кабелей.
Гарантийный срок эксплуатации – 5 лет с даты ввода кабелей в эксплуатацию, но не позднее 6 месяцев с даты изготовления.
Срок хранения:
– на открытых площадках – не более 2 лет;
– под навесом – не более 5 лет;
– в закрытых помещениях – не более 10 лет.
ГОСТ (ТУ / VDE) кабеля ВВГ:
ГОСТ 31996-2012 (общий ГОСТ);
ГОСТ 16442-80 (только для продаж по заказу Министерства обороны РФ и в страны СНГ, а также на кабели 6 кВ);
ТУ 16-705.499-2010 (Энергокаб; Подольсккабель; Электрокабель; ХКА; Людиновокабель; Сарансккабель; Камкабель; Псковкабель; РОССКАТ; СКК; Алюр);
ТУ 3500-020-59680332-2010 (Томсккабель)
