Описание
ОБЩИЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ:
- температура перекачиваемой воды не более 350C;
- вода не должна содержать песок и другие видимые механические примеси;
- запрещается перекачивание агрессивных жидкостей;
- допускается минерализация воды не более 1500 г/м3;
- электронасос работает только при полном погружении в воду, при этом расстояние от дна скважины до насоса должно быть не менее 0,4 м, а уровень воды над насосом не менее 1,0 м;
- дебит скважины должен превышать производительность насоса;
- перед первым пуском насос следует выдержать под водой не менее 5-10 минут;
- минимальная производительность электронасоса должна быть не менее 0,36 м3/ч.
КОНСТРУКЦИЯ

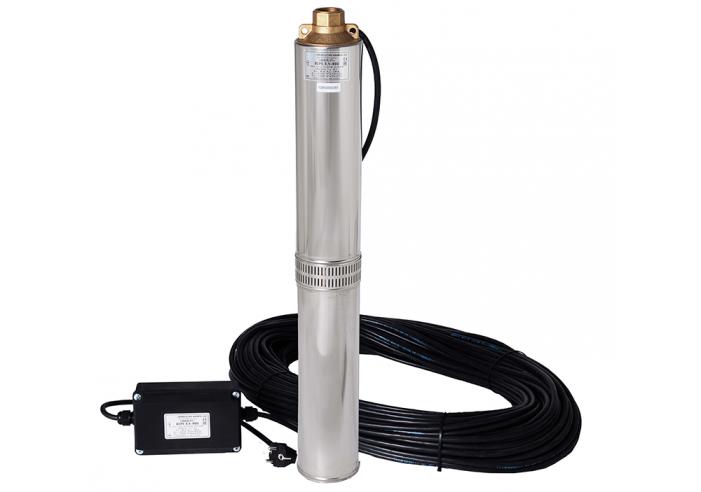

БЦПЭ “Водолей” представляют собой многоступенчатые высоконапорные насосные агрегаты. Все насосы оснащены асинхронным однофазным электродвигателем, рассчитанным на рабочее напряжение 220В, частота сети 50Гц.
Всасывание воды происходит через фильтр, расположенный в средней части насоса.
Активное охлаждение электродвигателя происходит за счет протока перекачиваемой воды между обсадной трубой скважины и насосом.
Детали проточной части электронасоса изготовлены из коррозионностойких материалов: нержавеющей стали, латуни, пищевой пластмассы, что обеспечивает экологическую чистоту подаваемой воды.
Каждый погружной насос имеет электрический кабель с электрической вилкой соответствующей длины, на котором закреплена конденсаторная приставка.
БЦПЭ 1,6 |
25У |
32У |
40У |

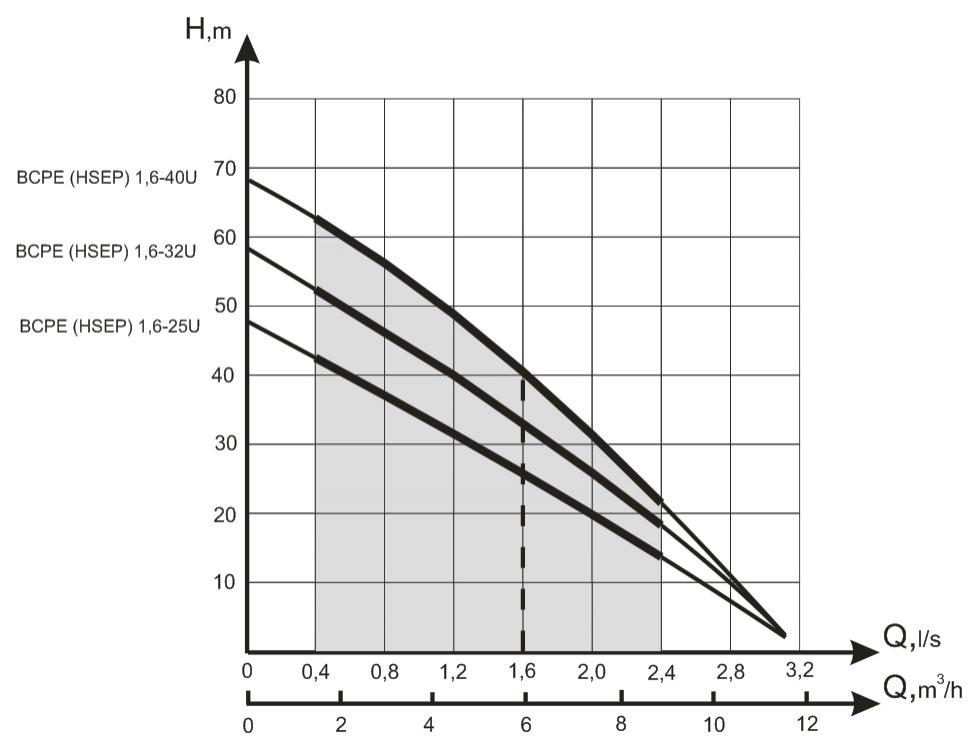

| Номинальная объемная подача, Q nom, л/с (м3/ч). | 1,6 х 10-3 (5,8) | ||
| Общий напор при номинальной объемной подаче, H nom , м | 25 | 32 | 40 |
| Максимальная объемная подача, Q max, л/с (м3/ч). | 3,2 х 10-3 (12) | ||
| Максимальный напор H mах, м | 48 | 58 | 68 |
| Напряжение, В | 220 ± 22 | ||
| Номинальная потребляемая мощность, Вт | 1600 | 1950 | 2400 |
| Частота сети, Гц | 50 | ||
| Потребляемый ток, А | 7,5 | 8,8 | 11 |
| Частота вращения, об/мин. | 2800 | ||
| Режим работы | Продолжительный | ||
| Емкость конденсатора напряжением 400 В, мкФ | 50 | 74 | 96 |
| Масса, не более, кг, брутто | 16,2 | 19,4 | 23,6 |
| Масса, не более, кг, нетто | 15 | 18 | 23,4 |
| Количество ступеней насосной части | 6 | 7 | 8 |
