Описание
ОБЩИЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ:
- температура перекачиваемой воды не более 350C;
- вода не должна содержать песок и другие видимые механические примеси;
- запрещается перекачивание агрессивных жидкостей;
- допускается минерализация воды не более 1500 г/м3;
- электронасос работает только при полном погружении в воду, при этом расстояние от дна скважины до насоса должно быть не менее 0,4 м, а уровень воды над насосом не менее 1,0 м;
- дебит скважины должен превышать производительность насоса;
- перед первым пуском насос следует выдержать под водой не менее 5-10 минут;
- минимальная производительность электронасоса должна быть не менее 0,36 м3/ч.
КОНСТРУКЦИЯ

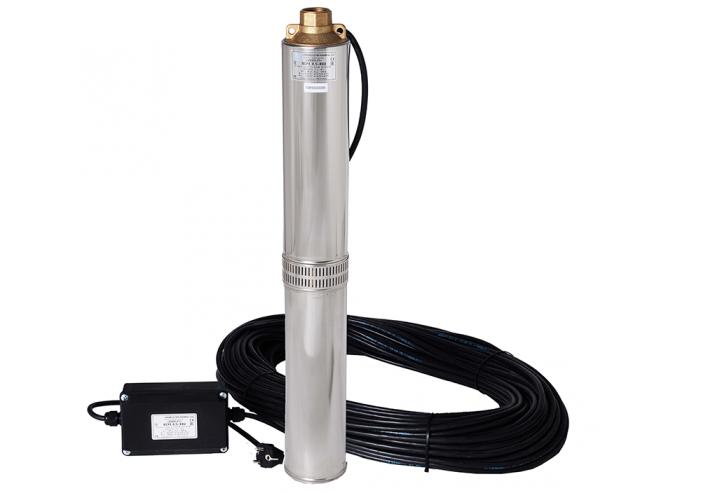

БЦПЭ “Водолей” представляют собой многоступенчатые высоконапорные насосные агрегаты. Все насосы оснащены асинхронным однофазным электродвигателем, рассчитанным на рабочее напряжение 220В, частота сети 50Гц.
Всасывание воды происходит через фильтр, расположенный в средней части насоса.
Активное охлаждение электродвигателя происходит за счет протока перекачиваемой воды между обсадной трубой скважины и насосом.
Детали проточной части электронасоса изготовлены из коррозионностойких материалов: нержавеющей стали, латуни, пищевой пластмассы, что обеспечивает экологическую чистоту подаваемой воды.
Каждый погружной насос имеет электрический кабель с электрической вилкой соответствующей длины, на котором закреплена конденсаторная приставка.
БЦПЭ 0,32 |
25У |
32У |
40У |
50У |
63У |
80У |
100У |
120У |
140У |
| Номинальная объемная подача, Q nom, л/с (м3/ч). | 0,32 х 10-3 (1,2) | ||||||||
| Общий напор при номинальной объемной подаче, H nom , м | 25 | 32 | 40 | 50 | 63 | 80 | 100 | 120 | 140 |
| Максимальная объемная подача, Q max, л/с (м3/ч). | 0,8 х 10-3 (3,0) | ||||||||
| Максимальный напор H mах, м | 36 | 47 | 60 | 75 | 90 | 120 | 150 | 160 | 200 |
| Напряжение, В | 220 ± 22 | ||||||||
| Номинальная потребляемая мощность, Вт | 480 | 500 | 680 | 900 | 1000 | 1290 | 1600 | 1950 | 2500 |
| Частота сети, Гц | 50 | ||||||||
| Потребляемый ток, А | 2 | 2,3 | 3,1 | 4,2 | 4,5 | 6,1 | 7,3 | 8,8 | 12,9 |
| Частота вращения, об/мин. | 2800 | ||||||||
| Режим работы | Продолжительный | ||||||||
| Емкость конденсатора напряжением 400 В, мкФ | 14 | 16 | 20 | 24 | 32 | 40 | 50 | 74 | 96 |
| Масса, не более, кг, брутто | 9,1 | 10,7 | 13 | 15 | 18,8 | 23,5 | 26,5 | 36,2 | 43 |
| Масса, не более, кг, нетто | 8,3 | 9,7 | 11,4 | 13,6 | 16,9 | 20,6 | 21,3 | 30,7 | 41 |
| Количество ступеней насосной части | 5 | 6 | 8 | 9 | 11 | 14 | 17 | 22 | 25 |
