Трубчатые электронагреватели с оребрением (ТЭНР)

Трубчатые электронагреватели с оребрением (ТЭНР) применяются в основном для нагрева движущегося или спокойного воздуха и используются в промышленных и бытовых электрокалориферах, конвекторах, тепловых пушках и в других установках. Реже оребренные ТЭНы применяются для нагрева жидкостей.

Конструкция ТЭНР представляет собой двухконцевой трубчатый электронагреватель круглого сечения с плотно прилегающим к его активной поверхности оребрением, выполненным из стальной гофрированной ленты навитой на оболочку ТЭН по спирали.

Внутренняя конструкция оребренного электронагревателя аналогична конструкции двухконцевого ТЭНа.

Оребрение изготавливается из ленты толщиной 0,3 мм, шириной 10 мм.

С целью соблюдения однородности материала и недопущения разницы в коэффициентах теплового расширения оболочки ТЭН и оребрения, лента используется из нержавеющей или из углеродистой стали.

ТЭН схема

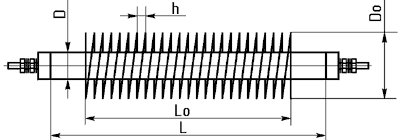

L – развернутая длина;
Lo – длина оребрения;
D – диаметр оболочки;
Do – диаметр оребрения;
h – шаг оребрения.
Пример условного обозначения ТЭНР:

ТЭН

Оребрение позволяет увеличить площадь поверхности и как следствие снизить ваттную нагрузку электронагревателя в 2 – 2,5 раза.

ТЭНР могут оснащаться крепежной арматурой в виде штуцеров, планок и т.п., соединенных с оболочкой методом сварки, пайки или прессовки и предназначенных для крепления нагревателей в комплектуемых установках.

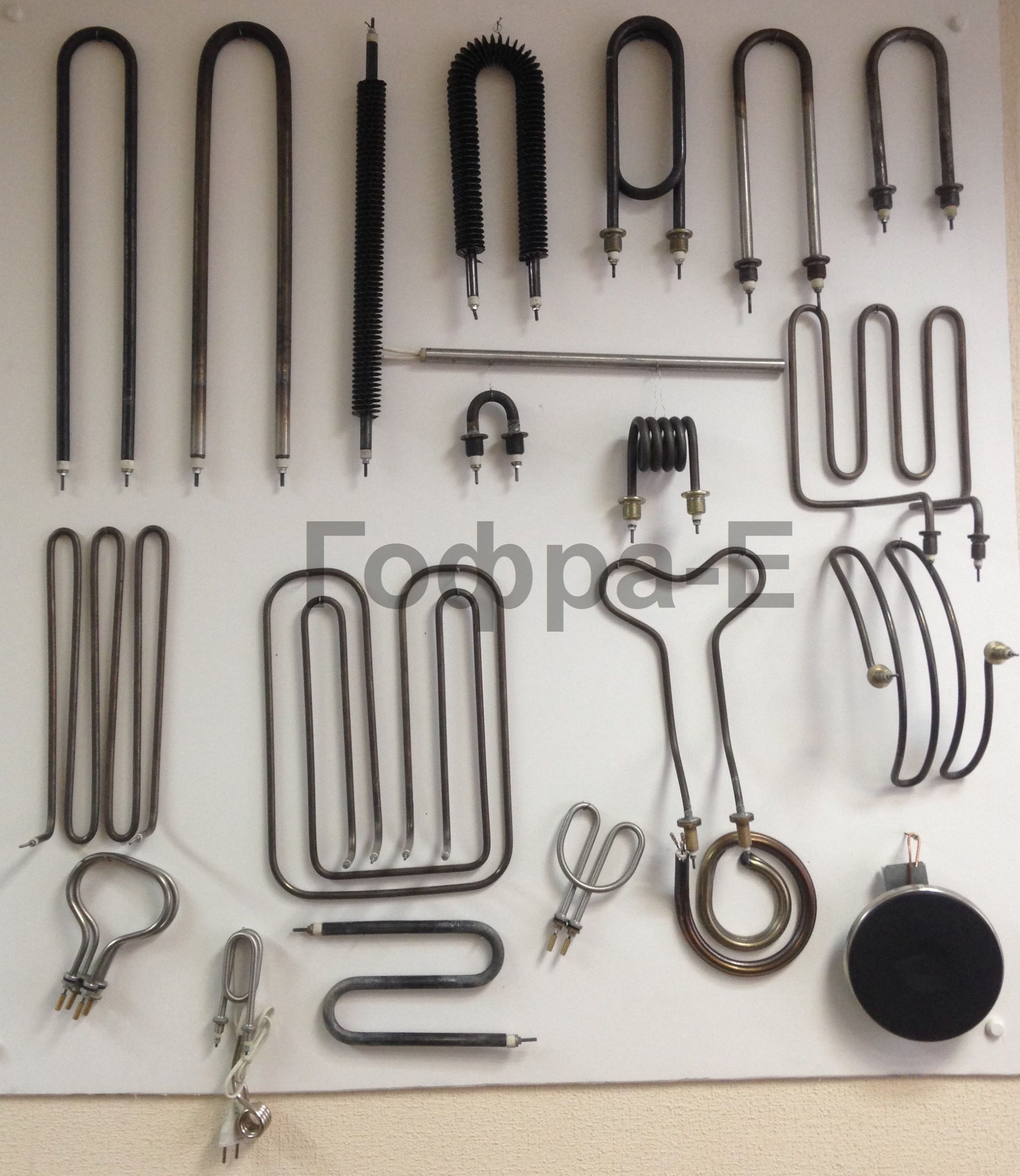

ТЭНР могут быть прямые и согнутые (чаще всего в одной плоскости).

Активная часть ТЭНР должна полностью располагаться в зоне оребрения!
