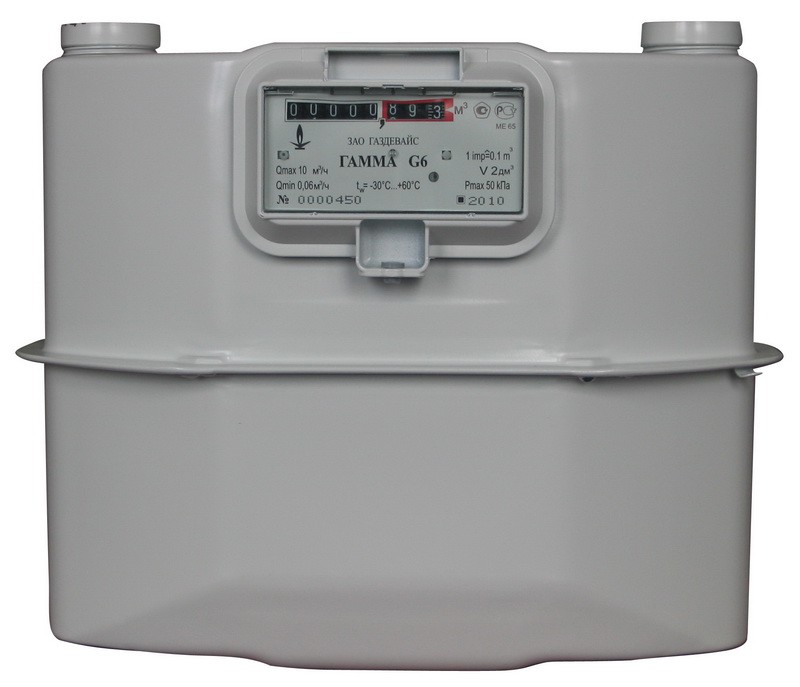

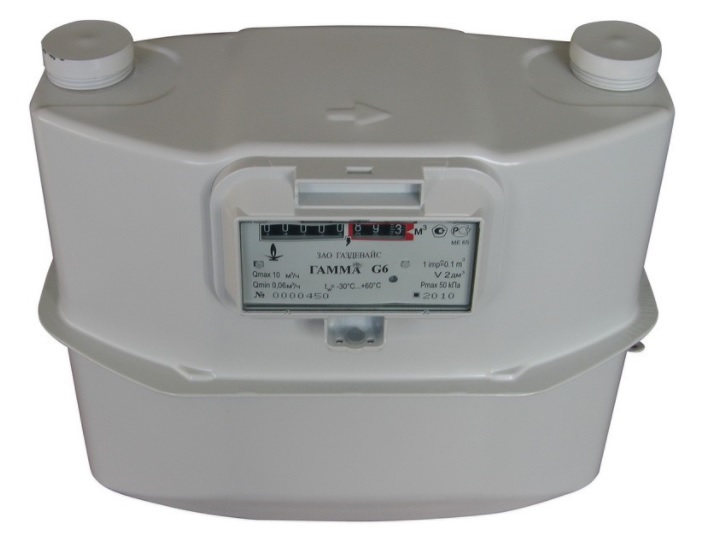

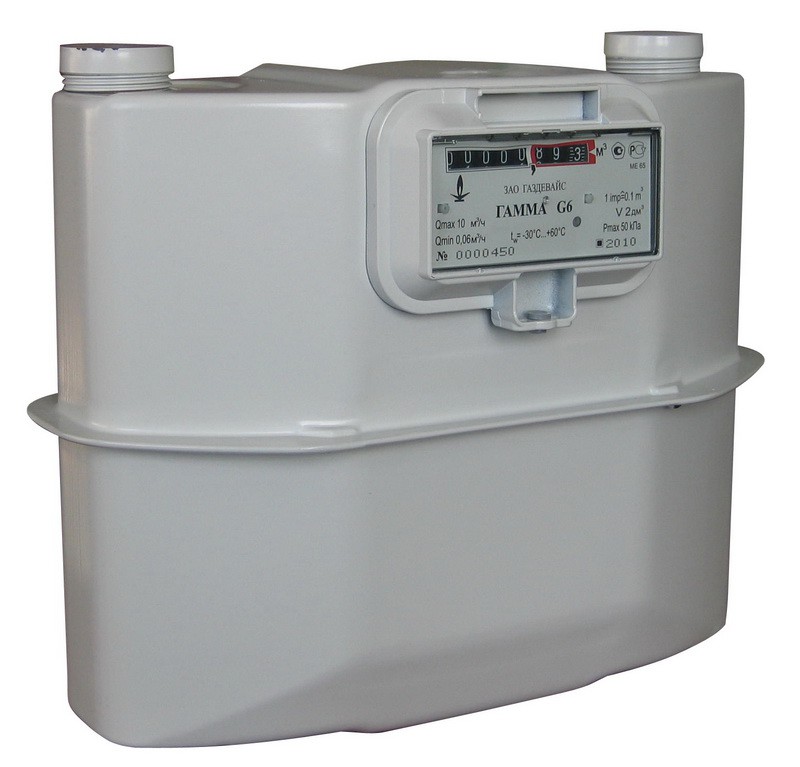

Описание
Счётчики построены по классической, хорошо зарекомендовавшей себя, надёжной схеме. В конструкции счётчика применены самые современные и высококачественные материалы и покрытия, позволяющие обеспечить весьма малую потерю давления, низкий уровень шума при работе, минимальный износ подвижных деталей, высокую коррозионную стойкость металлических деталей.
Счётчик оснащён устройством, препятствующим обратному ходу счётного механизма.
Дополнительно по заказу потребителей может поставляться:
- Низкочастотный датчик;
- Комплект монтажных частей.
Основные технические характеристики
| Наименование параметра |
Значение параметра |
| Максимальный расход Qмакс, м3/ч | 10 |
| Номинальный расход Qном, м3/ч | 6 |
| Минимальный расход Qмин, м3/ч | 0,06 |
| Пределы допускаемой относительной погрешности в диапазоне расходов при температуре +20 °С, %:
Qмин ≤Q < 0,1Qном 0,1Qном ≤ Q ≤ Qмакс |
± 3 ± 1,5 |
| Изменение относительной погрешности, вызванное отклонением температуры измеряемого газа от нормальной, при изменении температуры на 1 °С не превышает, % | 0,45 |
| Порог чувствительности счетчика, не более, м3/ч | 0,012 |
| Максимальное избыточное давление, кПа | 50 |
| Максимальное рабочее давление, Па | 5000 |
| Потеря давления, Па, при Qмакс, не более | 250 |
| Циклический объем, дм3 | 2 |
| Емкость отсчетного устройства, м3 | 99999,999 |
| Цена младшего деления отсчётного устройства, м3 | 0,001 (1,0 дм3) |
| Минимальная цена деления шкалы отсчётного устройства составляет, м3 | 0,0002 (0,2 дм3) |
| Диапазон температуры окружающей среды, °С | – 40…+ 60 |
| Рабочий диапазон температур измеряемого газа, °С | – 30…+ 60 |
| Габаритные размеры счетчика (Ш х В х Г), мм | 325х267х177 |
| Расстояние между осями штуцеров, мм | 250 ± 0,5 |
| Диаметр входного и выходного штуцеров, дюйм | G 11/4” |
| Масса, кг, не более | 3,0± 0,15 |
| Срок службы, лет | 20 |
| Межповерочный интервал, лет | 10 |
| Гарантийный срок эксплуатации, мес | 24 |
