Описание
Скачать каталог продукции E.C.A.
Скачать Технические характеристики GERDA E.C.A.
Скачать Руководство по эксплуатации GERDA E.C.A.

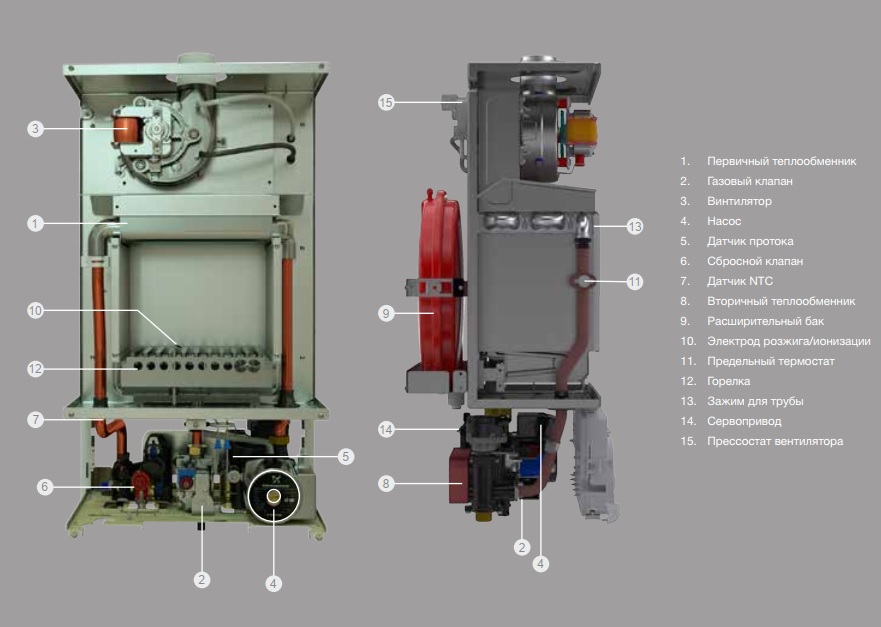

14 систем безопасности
1. Автоматический воздухоотводчик (установлен на насосе)
2. Предохранительный клапан на 3 бар, защищает контур
отопления от возможного превышения давления
3. Сливной кран, позволяющий сливать воду из контура отопления
4. Датчик давления теплоносителя, который прекращает работу котла при
низком давлении теплоносителя.
5. Система защиты контура отопления от перегрева (макс. 95°C)
6. Датчик температуры ГВС
7. Термостат предельной температуры теплоносителя (105° С)
8. Расширительный бак, который обеспечивает постоянное давление теплоносителя в контуре отопления
9. Дифференциальное реле контроля работы вентилятора
10. Фильтр ЭМС устраняет электромагнитные помехи и обеспечивает безопасность розжига
11. Ионизационный контроль пламени на горелке
12. Устройство защиты предотвращает блокировку насоса при длительном периоде простоя
13. Защита от блокировки трехходового клапана
14. Устройство защиты от замерзания, контролируемое датчиками контура отопления и горячей воды
Технические характеристики
| КПД | 91% |
| P Мин. мощность нагрева (тепловая мощность) | 9,5 кВт |
| P Макс. мощность нагрева (тепловая мощность) | 28 кВт |
| Q Тепловая нагрузка (мин.) | 10,5 кВт |
| Q Тепловая нагрузка (макс.) | 30,5 кВт |
| Природный газ (полная мощность) | 3,22 м3/час |
| Природный газ (мин. мощность) | 1,11 м3/час |
| Сжиженный газ | 2,51 кг/час |
| Класс Nox | 2 |
| Минимальный напор воды (отопительный контур) | 0,8 бар |
| Максимальный напор воды (отопительный контур) | 3 бар |
| Максимальная температура воды (отопительный контур) | 90 °С |
| Диапазон регулируемой темп. (отопительный контур) | 40-80 °С |
| Мин. скорость потока (бытовая горячая вода) | 3 л/мин. |
| Макс. скорость потока (бытовая горячая вода) | 12 (Δt=33,4°C) |
| Мин. напор воды (бытовая горячая вода) | 0,3 бар |
| Макс. напор воды (бытовая горячая вода) | 10 бар |
| Диапазон горячей воды (бытовая горячая вода) | 35-64 °С |
| Источник питания | 230В AC-50 Гц |
| Потребление электроэнергии | 156 ватт |
| Класс защиты | IPx4D |
| Расширительный бак | 6 л |
| Габариты (Yx GxD) | 720x400x330 мм |
| Вес (без упаковки) | 35 кг |
| Отопление | 3/4 дюйм |
| ГВС | 1/2 дюйм |
| Газ | 3/4 дюйм |
| Количество контуров | Двухконтурный |
| Тип | Традиционный |
| Тип камеры сгорания | Закрытая |
| Гарантия | 2 года |
| Монтаж | Настенный |
| Используемое топливо | Природный или сжиженный газ |
| Безопасность | 14 систем безопасности |
| Единица измерения | GERDA HM | |||||||
| 11 | 13 | 16 | 20 | 24 | ||||
| Категория | II2H3B/P | |||||||
| Тип | C12(X), C32(X), C42(X), C52(X) | |||||||
| Тип газа | мбар | G20 (природный) G30-31 (сжиженный) | ||||||
| КПД | % | 91 | ||||||
| Мощность | ||||||||
| P Мин. мощность нагрева(тепловая мощность) | кВт | 8,2 | ||||||
| P Макс. мощность нагрева(тепловая мощность) | кВт | 11 | 13 | 16 | 20 | 23,3 | ||
| Q Тепловая нагрузка (мин.) | кВт | 9,2 | ||||||
| Q Тепловая нагрузка (макс.) | кВт | 12,1 | 14,3 | 17,6 | 22 | 25,6 | ||
| Расход газа | ||||||||
| Природный газ (полная мощность) | м3/час | 1,28 | 1,51 | 1,86 | 2,33 | 2,67 | ||
| Природный газ (мин. мощность) | м3/час | 0,96 | ||||||
| Сжиженный газ | кг/час | 0,94 | 1,12 | 1,37 | 1,72 | 2 | ||
| Класс Nox | 2 | |||||||
| Отопительный контур | ||||||||
| Минимальный напор воды | бар | 0,8 | ||||||
| Максимальный напор воды | бар | 3 | ||||||
| Максимальная температура воды | 0C | 90 | ||||||
| Диапазон регулируемой темп. | 0C | 40-80 | ||||||
| Бытовая горячая вода | ||||||||
| Мин. скорость потока | л/мин. | 3 | ||||||
| Макс. скорость потока | л/мин. | 10 (∆t=33,4) | ||||||
| Мин. напор воды | бар | 0,3 | ||||||
| Макс. напор воды | бар | 10 | ||||||
| Диапазон горячей воды | 0C | 35-64 | ||||||
| Общее | ||||||||
| Источник питания | В AC – Гц | 230В AC-50 Гц | ||||||
| Потребление электроэнергии | ватт | 95 | ||||||
| Класс защиты | IPx4D | |||||||
| Расширительный бак | л | 6 | ||||||
| Габариты (Yx GxD) | мм | 720x400x330 | ||||||
| Вес (без упаковки) | кг | 35 | ||||||
| Класс NOx | 2 | |||||||

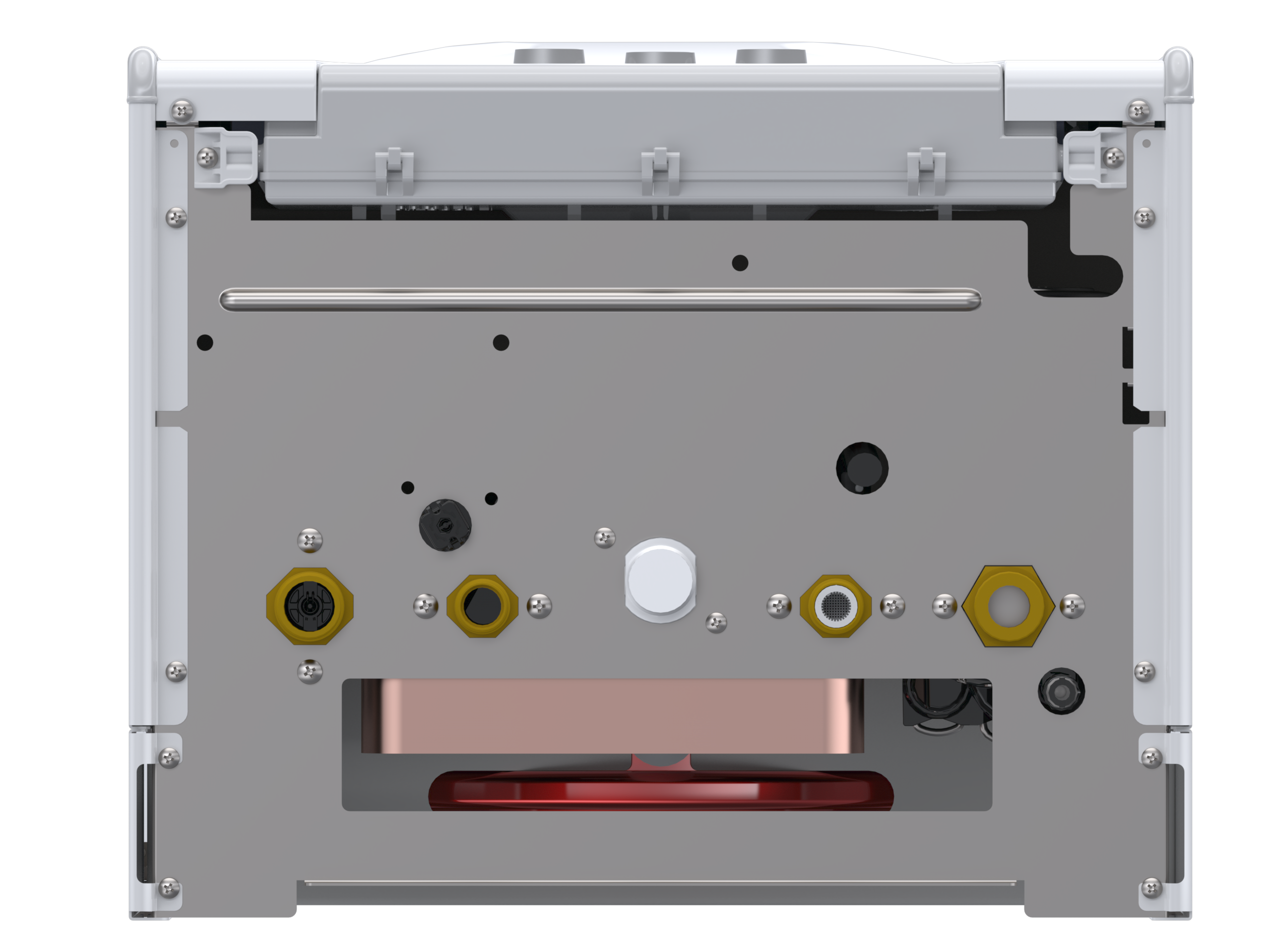

| Трубные соединения | ||||||||
| Отопление | дюйм | 3/4 | ||||||
| ГВС | дюйм | 1/2 | ||||||
| Газ | дюйм | 3/4 | ||||||
