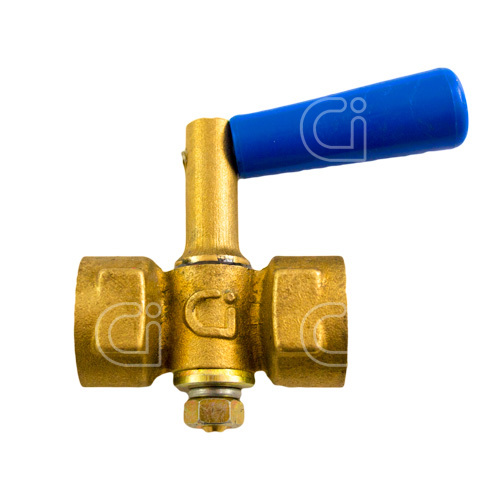

Кран для манометра Ci 11Б18бк 15 с ручкой

182 руб.

Основные характеристики
15
Номинальный диаметр DN
1.6
Номинальное давление PN,МПа
400
Средний ресурс, циклов
G½”
Номинальный диаметр резьбы

Описание

Описание крана для манометра 11Б18бк бренда Ci

Кран Ci 11Б18бк с ручкой предназначен для присоединения рабочего манометра магистрали с рабочей средой. Кран состоит из следующих деталей:

  • корпус;
  • пробка;
  • шайба;
  • пружинная шайба (гровер);
  • гайка

Сопрягаемые поверхности корпуса крана и пробки смазаны смазкой. Через муфтовые концы кран присоединяется с одной стороны к трубопроводу, с другой к рабочему манометру.

Пробка крана имеет проход Т-образной формы. Это позволяет направлять поток рабочей среды к манометру, а также сбрасывать давление из манометра, отключая одновременно манометр от магистрали. На верхнем торце пробки сделаны шлицы, указывающие расположение проходных отверстий.

Характеристики
Количество в упаковке 100
Вес 0,129
Объем 0,00011
Срок гарантии производителя, лет 1.5
Рабочая среда вода, пар, нефтепродукты
Максимальная температура рабочей среды, С° 150
Класс герметичности “D” по ГОСТ 9544-2005
Материал корпуса латунь
Материал шпинделя латунь
Привод ручной
Тип соединения муфта – муфта
Производитель Ci
Диаметр условный DN, мм 15
Таблица фигур 11Б18бк
Условное обозначение в таблице фигур 11Б18бк
Рабочее давление, МПа 1.6
Единица измерения шт
Номинальный диаметр DN 15
Номинальное давление PN,МПа 1.6
Средний ресурс, циклов 400
Номинальный диаметр резьбы G½”
