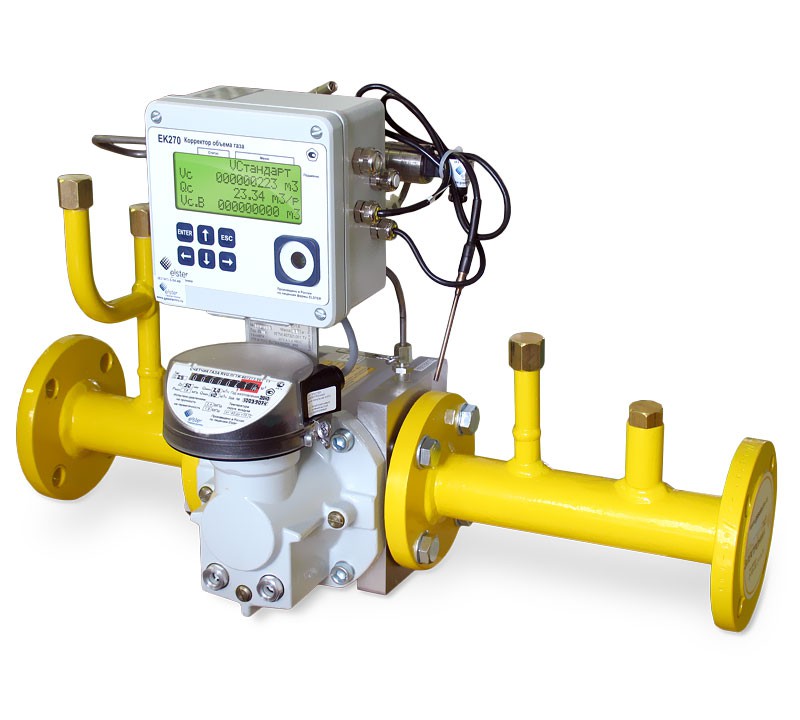

Комплект прямых участков КПУ-СГ-ЭК

Цена по запросу

Комплект прямых участков КПУ-СГ-ЭК предназначен для комплектования измерительного комплекса СГ-ЭК-Т на базе турбинных счётчиков TRZ и СГ с корректором ЕК270 с преобразователем перепада давления ППД (либо с возможностью его дальнейшей установки) с целью обеспечения учета объема газа, приведенного к стандартным условиям, в системе газоснабжения жилых, промышленных и сельскохозяйственных объектов согласно ГОСТ Р 8.740-2011 «Расход и количество газа. Методика измерений с помощью турбинных, ротационных и вихревых расходомеров и счетчиков.
Производитель: ООО «ЭЛЬСТЕР Газэлектроника»

Описание

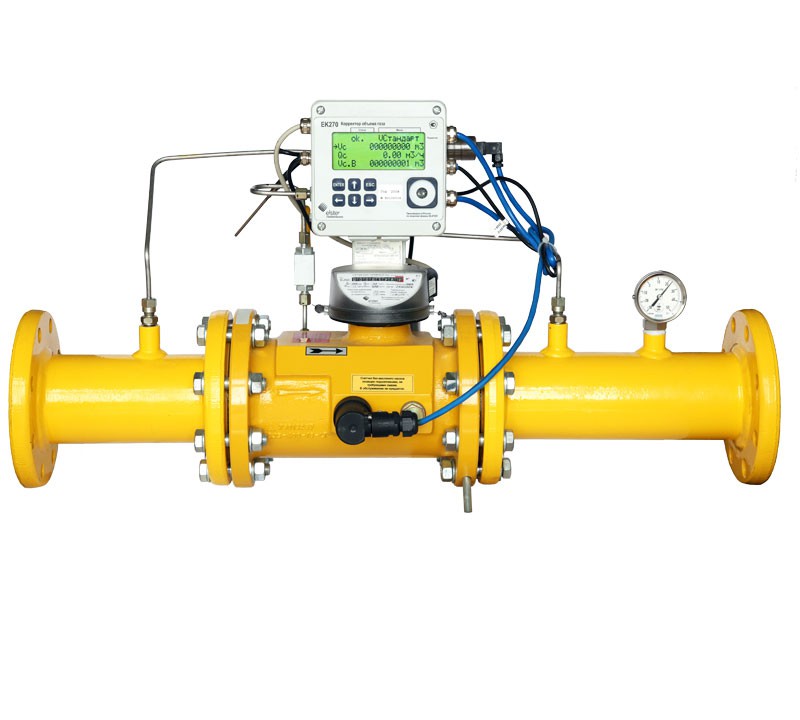

КПУ-СГ-ЭК обеспечивает формирования ламинарного потока газа, необходимого для нормальной работы турбинных счетчиков газа, и содержит места отбора давления, измерения температуры. Внутренняя полость КПУ, места отбора давления и измерения температуры выполнены согласно требований ГОСТ Р 8.740-2011 и технической документации на счетчики газа.

Состав:

В комплект поставки входят:

  • участки трубопроводов до и после счетчика (габаритные и присоединительные размеры, длины участков, места отбора давления и температуры см.в таблицах).
  • акт измерений внутреннего диаметра трубопровода согласно ГОСТ Р 8.740-2011, заверенный представителем ФГУ «ЦСМ»
  • этикетка (паспорт)
  • сертификаты соответствия на материалы и комплектующие (по заказу).

Участки трубопроводов изготавливаются в строгом соответствии с ПБ-12-529-2003, при изготовлении применяется аттестованная по требованиям НАКС сварочная технология. Сварные стыки согласно СниП 42-01-2002 проходят неразрушающий контроль в полном объеме. Наружные поверхности имеют покрытие, выполненное методом порошковой окраски.

Виды исполнения и примеры обозначения:

Условное обозначение комплекта прямых участков (КПУ) включает следующие знаки:

  1. – наименование изделия
  2. – обозначение счетчика газа: Т1 – турбинный счетчик газа СГ; Т2– турбинный счетчик газа TRZ
  3. – диаметр условного прохода. Выбирается из ряда: 50, 80, 100, 150**



Примеры обозначений при заказе прямых участков

Пример записи при заказе комплекта прямых участков для измерительного комплекса СГ-ЭК-Т-1600 на базе счетчика TRZ G1000 Ду150 и электронного корректора ЕК-270 и ППД:

Комплект прямых участков КПУ-СГ-ЭК-Т2-Ду150



Пример записи при заказе комплекта прямых участков для измерительного комплекса СГ-ЭК-Т-100 на базе счетчика СГ16МТ-100 Ду50 и электронного корректора ЕК-270 и ППД:

Комплект прямых участков КПУ-СГ-ЭК-Т1-Ду50

_______________________________________________

* – присоединительные фланцы исп.1 Ру16 по ГОСТ  12815

** – по согласованию возможно изготовление прямых участков до Ду300 включительно.

Технические характеристики:

Протекающая среда – неоднородный по химическому составу природный газ по ГОСТ 5542, пропан, воздух, азот, инертные газы, а также другие неагрессивные очищенные и осушенные газы;

Диапазон температур окружающей и протекающей среды от  минус 40℃ до плюс 70℃.

Относительная влажность воздуха до 95%.

Рабочее давление не более: 1,6 МПа (16 кгс/см²).

Диаметр условного прохода (Ду): от 50 до 150.

Длина прямого участка L, не менее: 2 Ду.

Габаритные и присоединительные размеры:

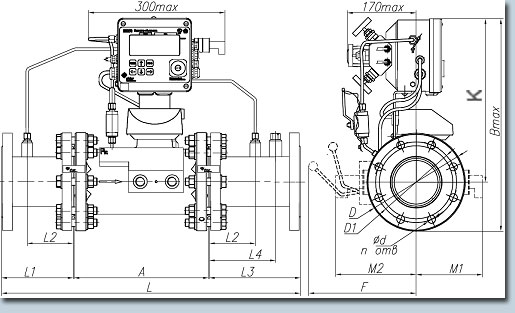

КПУ-СГ-ЭК с измерительным комплексом СГ-ЭК-T-Ду80…250 на базе счётчика TRZ

Направление потока газа слева-направо

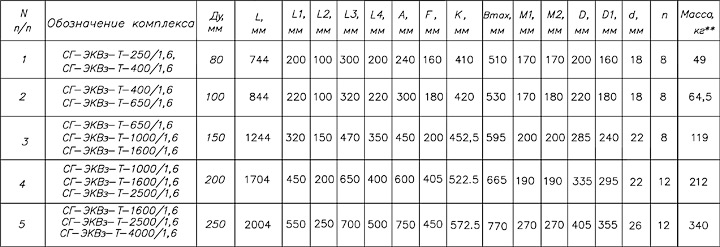

Таблица 1. Габаритные и присоединительные размеры с измерительным комплексом СГ-ЭК-T-Ду80…150 на базе счётчика TRZ

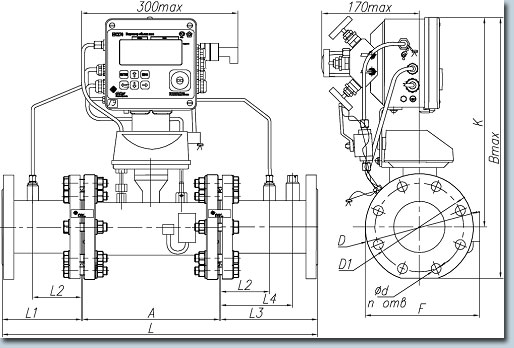

КПУ-СГ-ЭК с измерительным комплексом СГ-ЭК-T-Ду80…150 на базе счётчика СГ

Направление потока газа слева-направо

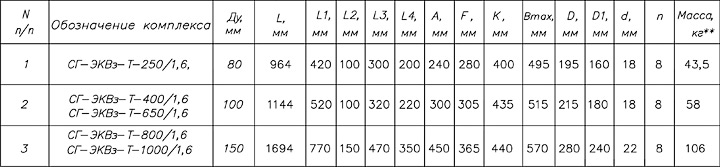

Таблица 2. Габаритные и присоединительные размеры с измерительным комплексом СГ-ЭК-T-Ду80…150 на базе счётчика СГ

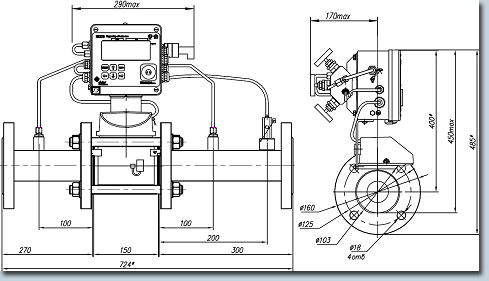

КПУ-СГ-ЭК с измерительным комплексом СГ-ЭК-T-100 Ду50 на базе счётчика TRZ

Направление потока газа слева-направо

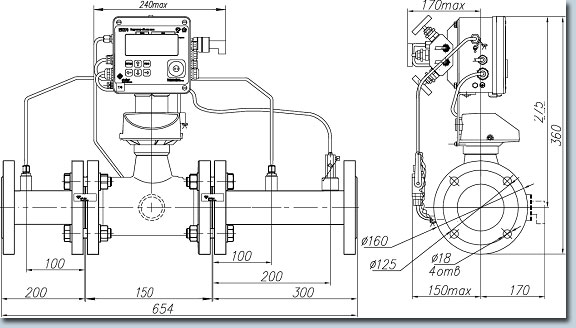

КПУ-СГ-ЭК с измерительным комплексом СГ-ЭК-T-100 Ду50 на базе счётчика СГ

Направление потока газа слева-направо
