Описание

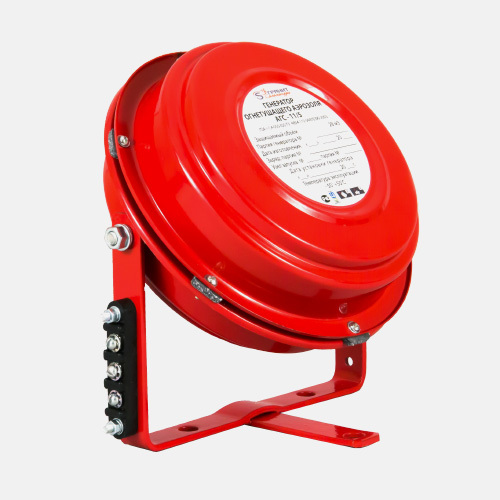

АГС-11/5 представляет собой невысокий металлический корпус цилиндрической формы, на боковой поверхности которого по периметру находится сопловая щель. При своих малых габаритах генератор обеспечивает существенный защищаемый объем – до 28,0 м3.
За счёт изменения конструкции системы значительно уменьшена массовая доля конденсированной фазы и снижена температура корпуса генератора. Имеет большое количество модификаций по типу крепления и направлению газо-аэрозольной струи.
Принцип действия:
При подаче электрического или теплового импульса на узел запуска *, происходит воспламенение твердого аэрозолеобразующего заряда. Продукты горения сквозь сопла на крышке генератора или сопловую щель (зависит от модификации) выходят в защищаемое помещение.
Гарантии изготовителя:
Изготовитель гарантирует соответствие генератора требованиям технических условий и ГОСТ при соблюдении потребителем условий , указанных в руководстве по эксплуатации.
Гарантийный срок на генератор – 18 месяцев.
Срок эксплуатации – 5 лет.
Срок службы генератора – 10 лет.
Узлы запуска
УЗТ-7,5
ВР-7,5
ВРТХ-7,5
ВЭЛ
ВЭЛТХ| Максимальный защищаемый объем условно герметичного помещения ( d* < 0,001м-1 ) |
28м3 | |
| Масса снаряженного генератора | 4,0 кг | |
| Масса аэрозолеобразующего заряда | 1,4 кг | |
| Время работы | 50 с | |

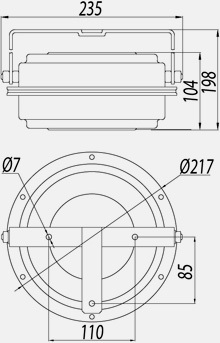

| Габаритные размеры | ||
| ширина | 235мм | |
| высота | 198 мм | |
| Узел запуска | УЗТ-7,5 – встроенный
ВР-7,5, ВРТХ-7,5-вкручиваемые |
ВЭЛ, ВЭЛТХ- вкручиваемые |
| Сопротивление узла запуска | 7,8±0,8 Ом | 2,5 – 4 Ом |
| Минимальный ток запуска | 1,5А | 0,4 А |
| Пусковое напряжение | 12 В | 1,5 – 24 В |
| Длительность пускового импульса | не менее 2,0 сек | не менее 0,1 сек |
| Инерционность запуска генератора | < 2,0 сек | |
| Условия эксплуатации | ||
| интервал рабочих температур | ± 50 °С | |
| относительная влажность при 25 °С | 98 % | |
| Классы тушения пожаров |   |
|
АГС-11/5-03 Выход аэрозоля по оси генератора.Вкручиваемый узел запуска ВЭЛ, ВЭЛТХ,ВР-7,5,ВРТХ.
АГС-11/5-00Выход аэрозоля по периметру 360°. Вкручиваемый узел запуска ВЭЛ, ВЭЛТХ,ВР-7,5,ВРТХ.
АГС-11/5-02Выход аэрозоля по сектору 150°. Вкручиваемый узел запуска ВЭЛ, ВЭЛТХ,ВР-7,5,ВРТХ.
АГС-11/5-01Выход аэрозоля по двум секторам по 80°. Вкручиваемый узел запуска ВЭЛ, ВЭЛТХ,ВР-7,5,ВРТХ.
АГС-11/5-08Выход аэрозоля по оси генератора. Встроенный узел запуска УЗТ-7,5.
АГС-11/5-12Выход аэрозоля по периметру 360°. Встроенный узел запуска УЗТ-7,5.
АГС-11/5-13Выход аэрозоля по сектору 150°. Встроенный узел запуска УЗТ-7,5.
АГС-11/5-11Выход аэрозоля по двум секторам по 80°. Встроенный узел запуска УЗТ-7,5.
