Преимуществом настенного газового котла DAEWOO является то, что благодаря богатой комплектации настенные котлы являются находкой для монтажников – к нему лишь надо подвести трубы систем отопления и ГВС, т.е. по сути это сантехническая работа плюс монтаж, схожий с навешиванием настенного кухонного шкафа.
Особенностью является применение в настенном котле модулированной горелки. Преимущество горелки настенного котла перед обычной горелкой можно сформулировать так: когда Вы решили помыть руки или принять душ и соответственно открыли вентиль горячей воды, горелка автоматически включится и сожжёт то количество газо-воздушной смеси (выдаст количество тепла), которое необходимо для того, чтобы обеспечить тот расход горячей воды с той температурой, которые Вы задали.
Очень важным достоинством котла является его способность выдавать большое количество горячей воды, что является очень важным для удобства использования одновременно до трёх точек разбора горячей воды. Если всё же необходимо горячей воды больше, то ничего не мешает установить дополнительно бойлер (что собственно и делают европейские производители которые выпускают напольные котлы только для отопления (одноконтурные), а к ним комплектуется бойлер ГВС) или поставить 2 настенных котла Hydrosta меньшей мощности.
Использование котлов с закрытой камерой сгорания позволяет снять проблему вентиляции помещения, гарантируя правильное количество воздуха для горения. В таких котлах воздух для горения принудительно засасывается встроенным вентилятором из внешней среды и туда же выбрасываются продукты сгорания. Прерывистый характер работы котла облегчает рассеивание продуктов сгорания в воздухе. В нормальном режиме котлы с закрытой камерой сгорания и принудительной тягой выделяют продукты сгорания с уровнем содержания СО (оксид углерода) в пределах 80-110 p.p.m. (что удовлетворяет европейским стандартам).
Комплектация настенных котлов
На котле установлен теплообменник отопления из меди,
теплообменник горячего водоснабжения типа Альфа-Лаваль из нержавеющей стали,
с закрытой топочной камерой, модулированной горелкой (котёл автоматически запустится при открытии крана горячей воды и выдаст нужную мощность в соответствии с её расходом),
расширительным баком, датчиком утечки газа,
предохранительным клапаном,
автоматическим воздухоотводчиком,
предохранительным клапаном,
циркуляционным насосом DAEWOO (автоматически переключается из режима отопления в режим горячего водоснабжения и наоборот),
манометром,
газовым клапаном производства Японии,

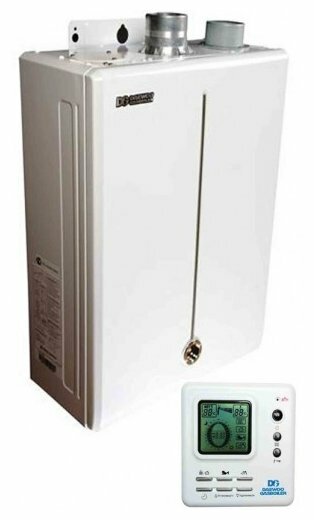

с пультом дистанционного управления (до 50 м) с планкой крепления к стене (с него осуществляется всё управление котлом и выдаются сигналы о неполадках).
Монтаж настенного котла
Котёл отличается простотой монтажа и компактностью. Для монтажа в комплект входит металлическая пластина, которая крепится к стене с помощью двух комплектов (пробка + винт) и по сложности монтаж мини-котельной сравним с навеской кухонного шкафа.
Все подводки к котлу снизу и по сути представляют собой монтаж простых сантехнических соединений.
Благодаря своей конструкции и при условии применения в системе отопления и горячего водоснабжения металлопластиковых труб или других труб из современных материалов, а также алюминиевых радиаторов (их внутренний диаметр небольшой и им к тому же не грозит “зарастание”, т.е. объём воды в системах значительно меньше, чем в традиционных российских системах) котёл “усреднённой” мощностью 35 кВт способен отопить жилые помещения с высотой потолков 3 метра и площадью до 400 – 450 кв.м! Отдельно на каждый контур он выдаёт по 42 кВт
| МОДЕЛЬ | HSG-100SD(TD) | HSG-130SD(TD) | HSG-160SD(TD) | HSG-200SD(TD) | HSG-250SD(TD) | HSG-300SD(TD) | HSG-350SD(TD) | HSG-400SD(TD) | ||
| ПРИМЕНЕНИЕ | ОТОПЛЕНИЕ И ГОРЯЧЕЕ ВОДОСНАБЖЕНИЕ | |||||||||
| ТИП РОЗЖИГА | ЭЛЕКТРОННЫЙ | |||||||||
| ТИП СИСТЕМЫ ОТОПЛЕНИЯ | СО ВСТРОЕННЫМ ЗАКРЫТЫМ РАСШИРИТЕЛЬНЫМ БАКОМ | |||||||||
| ТИП ГАЗА | ПРИРОДНЫЙ, ЛИБО СЖИЖЕННЫЙ ГАЗ | |||||||||
| ТИП ДЫМОХОДА | ДВОЙНОЙ (КОАКСИАЛЬНЫЙ) ДЫМОХОД | |||||||||
| СИСТЕМЫ ОБЕСПЕЧЕНИЯ БЕЗОПАСТНОСТИ И НАДЁЖНОСТИ | ВЫСОКАЯ ОГНЕУПОРНОСТЬ КОРПУСА КОТЛА, ДВОЙНАЯ ЗАЩИТА ОТ ЗАМЕРЗАНИЯ, СИСТЕМА ЗАЩИТЫ ОТ ЗАДУВАНИЯ, СИСТЕМА ПЕРЕЗАПУСКА КОТЛА, СИСТЕМА ЗАЩИТЫ ВЕНТИЛЯТОРА, ЗАЩИТА ОТ ЗАЛИПАНИЯ РОТОРА НАСОСА, ЗАЩИТА ОТ ЗАКИПАНИЯ, ТРОЙНАЯ ЗАЩИТА ОТ ПЕРЕГРЕВА, ДАТЧИК УТЕЧКИ ГАЗА | |||||||||
| АКСЕССУАРЫ | ВЫНОСНОЙ КОМНАТНЫЙ ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ, МОНТАЖНАЯ ПЛАНКА. МАГНИТНЫЙ СЕТЧАТЫЙ ФИЛЬТР | |||||||||
| МАКСИМАЛЬНАЯ МОЩНОСТЬ В РЕЖИМЕ ОТОПЛЕНИЯ | 11,6 кВт (10,000 ккал/ч) | 15,1 кВт (13,000 ккал/ч) | 18,6 кВт (16,000 ккал/ч) | 23,3 кВт (20,000 ккал/ч) | 29,1 кВт (25,000 ккал/ч) | 34,9 кВт (30,000 ккал/ч) | 40,7 кВт (35,000 ккал/ч) | 46,5 кВт (40,000 ккал/ч) | ||
| ДИАПАЗОН РЕГУЛИРОВКИ МОЩНОСТИ В РЕЖИМЕ ОТОПЛЕНИЯ | 7,0-11,6 кВт | 10,5-15,1 кВт | 10,5-18,6 кВт | 10,5-23,3 кВт | 15,1-29,1 кВт | 15,1-34,9 кВт | 16,9-40,7 кВт | 16,9-46,5 кВт | ||
| МАКСИМАЛЬНАЯ МОЩНОСТЬ ГВС | 18,6 кВт (16,000 ккал/ч) | 18,6 кВт (16,000 ккал/ч) | 23,3 кВт | 29,1 кВт (25,000 ккал/ч) | 34,9 кВт (30,000 ккал/ч) | 40,7 кВт (35,000 ккал/ч) | 46,5 кВт (40,000 ккал/ч) | |||
| ДИАПАЗОН РЕГУЛИРОВКИ МОЩНОСТИ В РЕЖИМЕ ГВС | 7,0-18,6 кВт | 10,5-18,6 кВт | 10,5-23,3 кВт | 15,1-29,1 кВт | 15,1-34,9 кВт | 16,9-40,7 кВт | 16,9-46,5 кВт | |||
| ПРОИЗВОДИТЕЛЬНОСТЬ ПО ГВС | ПРИ ∆ Т.25°С | 10,7 л/мин | 13,3 л/мин | 16,7 л/мин | 20,0 л/мин | 23,3 л/мин | 26,7 л/мин | |||
| ПРИ ∆ Т.40°С | 6,7 л/мин | 8,3 л/мин | 10,4 л/мин | 12,5 л/мин | 14,6 л/мин | 16,7 л/мин | ||||
| МИНИМАЛЬНОЕ ДАВЛЕНИЕ ВОДЫ НА ВХОДЕ | 0,2 БАР | |||||||||
| ДАВЛЕНИЕ ГАЗА (НОМИНАЛЬНОЕ/МИНИМАЛЬНОЕ) | 10-25 МБАР | |||||||||
| МАКСИМАЛЬНЫЙ РАСХОД ГАЗА | ОТОПЛ | СЖИЖ. ГАЗ | 1,0 кг/ч | 1,33 кг/ч | 1,67 кг/ч | 2,1 кг/ч | 2,6 кг/ч | 3,0 кг/ч | 3,3 кг/ч | 3,7 кг/ч |
| ПРИРОДН. ГАЗ | 1,43 м³/ч | 1,52 м³/ч | 1,90 м³/ч | 2,4 м³/ч | 2,97 м³/ч | 3,43 м³/ч | 3,76 м³/ч | 4,23 м³/ч | ||
| ГВС | СЖИЖ. ГАЗ | 1,67 кг/ч | 2,1 кг/ч | 2,6 кг/ч | 3,0 кг/ч | 3,3 кг/ч | 3,7 кг/ч | |||
| ПРИРОДН. ГАЗ | 1,90 м³/ч | 2,4 м³/ч | 2,97 м³/ч | 3,43 м³/ч | 3,76 м³/ч | 4,23 м³/ч | ||||
| КПД, % | 91% | |||||||||
| ДИАМЕТРЫ | ДЫМОХОД (НАР.) | 80 мм | ||||||||
| ВОЗДУХОВОД (НАР.) | 100 мм | 110 мм | ||||||||
| ДИАМЕТРЫ ПОДКЛЮЧЕНИЯ ТРУБОПРОВОДОВ | ГАЗ | 1/2″ | 3/4″ | |||||||
| ХОЛОДНАЯ ВОДА И ГВС | 1/2″ | |||||||||
| ОТОПЛЕНИЕ | 3/4″ | |||||||||
| ЭЛЕКТРОПИТАНИЕ | 220 В, 50 Гц | |||||||||
| ПОТРЕБЛЯЕМАЯ МОЩНОСТЬ | 110 Вт | 100 Вт | 105 Вт | 110 Вт | 130 Вт | 140 Вт | ||||
| РАЗМЕРЫ | 490х626х242 мм | 492х626х369 мм | ||||||||
| ВЕС | 26 кг | 27 кг | 33 кг | 35 кг | ||||||
| ДИАМЕТР СОПЛА | ПРИР. ГАЗ | ᴓ 1,76/6 | ᴓ 1/76,8 | ᴓ 1,55/15 | ᴓ 1,55/18 | |||||
| СЖИЖ. ГАЗ | ᴓ 1,12/6 | ᴓ 1/12,8 | ᴓ 1,10/15 | ᴓ 1,10/18 | ||||||
