Описание
Перейти в раздел “Запасные части для газовых и дизельных котлов OLYMPIA”
Cкачать инструкцию котла olympia olb 100 – 350 ГАЗ.
Cкачать инструкцию котла olympia olb 100 – 350 ДИЗЕЛЬ.
Скачать инструкцию для сенсорного комнатного пульта OLYMPIA.

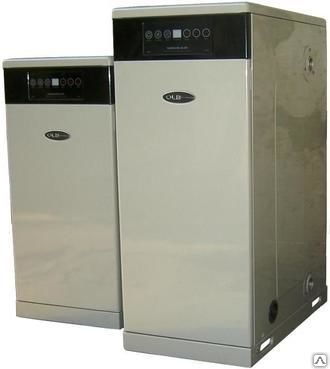

Напольные котлы средней мощности OLYMPIA (Олимпия) – это прямоточные жаротрубные котлы, простые и безопасные в эксплуатации, которые могут работать как на газу, так и на дизельном топливе (в зависимости от модели котла). Особенности конструкции котлов позволяют избавить вас от необходимости установки дополнительных устройств таких, как 3-х ходовой клапан.
Котлы полностью автоматизированы. Вы самостоятельно выбираете для него режим работы с помощью пульта дистанционного управления, т.е. по своему желанию устанавливаете температуру воды в системе отопления или время работы бойлера (количество включений в час на определённый промежуток времени). Котёл самостоятельно подаст топливо в камеру сгорания, автоматически произведёт его воспламенение, автоматически отключится и также автоматически включится через заданный вами промежуток времени. Кроме этого котёл самостоятельно подаст сигнал о том, что в системе отопления не хватает теплоносителя и о перегреве корпуса.
Системы отопления и горячего водоснабжения в котлах абсолютно независимы друг от друга. Система горячего водоснабжения действует следующим образом: от трубопровода подачи холодной воды производится прямое подключение к бойлеру. Вода, проходя через бойлер, нагревается до необходимой вам температуры и по трубопроводу поступает в кухню, ванную комнату, душ. бассейн и т.д. Системы и схемы отопления, горячего водоснабжения могут быть различными. Теплообменники отопления и горячего водоснабжения рассчитаны на давление 3-5 кг/см2, что позволяет применять как открытую так и замкнутую систему отопления, а также современную систему водоснабжения с использованием гидроаккумулятора. Основным требованием для котлов является установка циркуляционного насоса на обратном трубопроводе отопления, для подачи теплоносителя в теплообменник.
В комплект поставки входят:Блок управления, Пульт дистанционного управления, Горелка.
| МОДЕЛЬ | Тепл. Мощн. | Напр. Сети | Рабочее давление | Поверхность нагр. Котла | Расход топлива | Объём воды в котле | КПД | Трубы отопл. | Трубы горяч. воды | Вытяж. Трубы | Вес | Габариты (ШхДхВ) | |||
| отопл. | гвс | дизель | газ (LNG) | ||||||||||||
| дизель | газ | кВт | В/Гц | кг/см² | кг/см² | м² | л/ч | м³/ч | Л | % | ᴓ мм | ᴓ мм | ᴓ мм | кг | мм |
| OLB-100F-R | OLB-100G-R | 11,6 | 220/50 | 3 | 3~5 | 0,8 | 1,4 | 1,1 | 16,6 | 91 | 25 | 15 | 75 | 58 | 350х600х740 |
| OLB-130F-R | OLB-130G-R | 15,1 | 0,9 | 1,8 | 1,5 | 20 | 66 | 350х600х840 | |||||||
| OLB-170F-R | OLB-170G-R | 19,7 | 1 | 2,1 | 1,9 | 23 | 71 | 350х600х940 | |||||||
| OLB-250F-R | OLB-250G-R | 29,0 | 1,1 | 2,7 | 2,7 | 30 | 92 | 32 | 82 | 400х760х860 | |||||
| OLB-350F-R | OLB-350G-R | 40,7 | 1,3 | 3,4 | 3,4 | 26,5 | 97 | ||||||||
| OLB-500F-R | OLB-500GD | 58,1 | 5 | 5~8 | 1,83 | 6,6 | 5,5 | 77,5 | 89 | 50 | 20 | 150 | 180 | 580х819х1135/580х867х1135 | |
| OLB-700F-R | OLB-700GD | 81,4 | 3,11 | 9,3 | 7,7 | 101,3 | 228 | 580х819х1435/580х819х1435 | |||||||
| OLB-1000F-R | OLB-1000GD | 116,3 | 3,12 | 13,3 | 10,9 | 174 | 200 | 332 | 710х1025х1424/710х1089х1424 | ||||||
| OLB-1500F-R | OLB-1500GD | 174,4 | 4,74 | 19,9 | 16,4 | 182,7 | 65 | 418 | 710х1025х1610/710х1089х1610 | ||||||
| OLB-2000F-R | OLB-2000GD | 233,0 | 5,95 | 26,2 | 21,9 | 198,1 | 425 | 806х1232х1742/806х1360х1742 | |||||||
| OLB-3000F-R | OLB-3000GD | 349,0 | 220,380/50 | 10,8 | 40,9 | 32,8 | 611 | 80 | 25 | 300 | 1201 | 1270х1741х1974/1270х1935х1947 | |||
| OLB-4000F-R | OLB-4000GD | 465,0 | 13,7 | 54,5 | 43,8 | 719 | 1221 | 1270х1886х2094/1270х2000х2094 | |||||||
| котлы OLYMPIA | потребление эл. энергии | потребление эл. энергии | Модель комплектующих | ФОРСУНКИ | Технические характеристики | ||||||
| Модель горелки / мощность потребл. | Насосы Wilo / рекоменд. Мощность | Мощность | Объём | Средний расход | ГВС | Вес | Размеры | ||||
| Розжиг | Раб. Режим | кВт | воды Л. | л/ч, м³/ч | л/мин (40°С) | кг. | ШхДхВ | ||||
| OLB-100F-R | 76 W | 68 W | OH-2 / 15W | PH45E / 90W | 0,5 | 11,6 | 16,6 | 1,4 | 4,17 | 58 | 35х60х74 |
| OLB-130F-R | 76 W | 68 W | OH-2 / 15W | PH45E / 90W | 0,55 | 15,1 | 20 | 1,8 | 5,42 | 66 | 35х60х84 |
| OLB-130G-R | 76 W | 68 W | OHG-2 / 20W | PH45E / 90W | – | 15,1 | 20 | 1,5 | 5,42 | 66 | 35х60х84 |
| OLB-170F-R | 76 W | 68 W | OH-3 / 20W | PH45E / 90W | 0,65 | 19,7 | 23 | 2,1 | 7,08 | 71 | 35х60х94 |
| OLB-170G-R | 76 W | 68 W | OHG-3 / 20W | PH45E / 90W | – | 19,7 | 23 | 1,9 | 7,08 | 71 | 35х60х94 |
| OLB-250F-R | 95 W | 84 W | TK-1 / 20W | PH46E / 90W | 0,75 | 29 | 26,5 | 2,7 | 10,42 | 82 | 40х76х86 |
| OLB-250G-R | 95 W | 84 W | TKG-1 / 20W | PH46E / 90W | – | 29 | 26,5 | 2,7 | 10,42 | 82 | 40х76х86 |
| OLB-350F-R | 139 W | 117 W | TK-2 / 40W | PH101E / 200W | 1 / 0,85 | 40,8 | 30 | 3,4 | 14,58 | 97 | 40х76х86 |
| OLB-350G-R | 139 W | 117 W | TKG-2 / 40W | PH101E / 200W | – | 40,8 | 30 | 3,4 | 14,58 | 97 | 40х76х86 |
| OLB-500F-R | 250 W | LT-10 / 150W | PH123E / 265W | 1,5 | 58 | 77,5 | 6,6 | 20,83 | 180 | 58х82х114 | |
| OLB-500G-R | 250 W | LTG-10 / 150W | PH123E / 265W | – | 58 | 77,5 | 6,6 | 20,83 | 180 | 58х82х114 | |
| OLB-700F-R | 250 W | LT-10 / 150W | PH123E / 265W | 1,75 | 81,4 | 101,3 | 9,3 | 29,17 | 228 | 58х82х114 | |
| OLB-700G-R | 250 W | LTG-10 / 150W | PH123E / 265W | – | 81,4 | 101,3 | 7,7 | 29,17 | 228 | 58х82х114 | |
| OLB-1000F-R | 350 W | LT-13 / 150W | PH251E / 520W | 2,25 | 116,3 | 174 | 13,3 | 41,67 | 332 | 71х103х142 | |
| OLB-1000G-R | 350 W | LTG-13 / 150W | PH251E / 520W | – | 116,3 | 174 | 10,9 | 41,67 | 332 | 71х103х142 | |
| OLB-1500F-R | 350 W | LT-20 / 250W | PH251E / 520W | 3 | 174,4 | 182,7 | 19,9 | 62,5 | 418 | 71х103х142 | |
| OLB-1500G-R | 350 W | LTG-20 / 250W | PH251E / 520W | – | 174,4 | 182,7 | 16,4 | 62,5 | 418 | 71х103х142 | |
| OLB-2000F-R | 500 W | LT-30 / 400W | PH252E / 520W | 4,5 | 233 | 198,1 | 26,2 | 83,33 | 425 | 81х123х174 | |
| OLB-2000G-R | 500 W | LTG-30 / 400W | PH252E / 520W | – | 233 | 198,1 | 21,9 | 83,33 | 425 | 81х123х174 | |
| OLB-3000G-R | 550 W | LT-40 / 400W | PH400E / 800W | 5 | 349 | 611 | 40,9 | 125 | 1201 | 127х174х195 | |
| OLB-3000F-R | 550 W | LTG-40 / 400W | PH400E / 800W | – | 349 | 611 | 32,8 | 125 | 1201 | 127х194х195 | |
| OLB-5000G-R | 550 W | LT-45 / 750W | PH400E / 800W | 6 | 465 | 719 | 54,5 | 166,67 | 1221 | 127х189х210 | |
| OLB-5000F-R | new LTG-40 | 550 W | LTG-45 / 750W | PH400E / 800W | – | 465 | 719 | 43,8 | 166,67 | 1221 | 127х200х210 |
| Применение материалов элементов котлов, работающих под давлением | ||||||||||
| наименование элементов котлов | импортная сталь Отечественный аналог стали | Химический состав % по массе | Механические свойства | |||||||
| С | Si | Mn | P max | S max | Al | H/mm2 | H/mm2 | % | ||
| корпус | SS 400 | 0.16 | 0.22 | 0.91 | 27.9 | 47.5 | 25.9 | |||
| KSD 3503 | 0.17 | 0.17 | 0.35 – 0.65 | 0.019<0.04 | 0.02<0.035 | 25 | 42 | 25 | ||
| 0.24 | 0.37 | |||||||||
| дымовая труба | STBH340 | 0.18 | 0.35 | 0.3-0.6 | 0.035≤0.04 | 0.035 ≤0.035 | 18 | 35 | 35 | |
| KSD 3563 | 0.17- 0.24 | 0.17-0.37 | 0.35-0.65 | 25 | 42 | 25 | ||||
| вход & выхрд | SS 400 | 0.16 | 0.22 | 0.91 | 27.9 | 47.5 | ||||
| ГВС и отопления | KSD 3503 | 0.17 | 0.17 | 0.35 – 0.65 | 0.019<0.04 | 0.02<0.035 | 25 | 42 | 25 | |
| 0.24 | 0.37 | |||||||||
